矿热炉

   宇友冶金设备公司引进国际先进技术和科技成果，容纳吸收国内外最新技术，并结合国内实际情况开发研制的新型高效节能矿热炉（有镍铁炉、硅铁炉、硅锰炉、钛渣炉、黄磷炉、高碳烙铁炉、工业硅炉、电石炉等各种铁合金炉，变压器容量在1800KVA-40500KVA），其工艺参数合理，设备先进自动化高、智能、环保、节能。

   矿热炉整套设备配有原料破碎、筛分系统、自动配料、上料系统、自动加料系统、供电系统、炉体设备系统、出铁及浇注系统、冷却水系统、除尘装置等部分。

例举一12500KVA矿热炉配置

一、12500KVA矿热炉主题技术规格和技术参数例：

序号                     名称                    单位            参数              备注

  1                变压器额定容量               KVA           12500

  2                变压器一次电压               KV             35

  3              变压器二次额定电压               V             138

  4              变压器二次额定电流               A            52300

  5              电极直径（碳素电极）            mm           Φ1020

  6                  炉膛直径                  mm           Φ6000

  7                  炉膛深度                  mm             2300

  8                  炉壳直径                  mm            Φ7800

  9                  炉壳高度                  mm             4600

  10              电极极心圆直径                 mm         Φ2600±100

  11              出铁口数量/夹角                °            2/140

  12              矮烟罩直径/高度               mm/mm        Φ8400/2000

  13                电极行程                     mm            1200

  14              电极升降速度                  M/min           0.5

  15              自然功率因素                  COSΦ          ≥0.8.5

  16              电极铜瓦数量                块/根            8

  17              冷却水用量                   t/h             250

  18              冷却水压力                   Mpa            0.3

  19              液压系统压力                  Mpa             8

二、成套设备及附件：

1、主体电气部分

①、高压柜                                            3台

②、低压（PLC）控制柜                                 1套

③、电缆及炉内管线（炉内低压侧）                      1套

④、变压器（12500KVA）                                3台

2、主体机械部分

①、炉壳（包括炉底工字钢）                            3台

②、炉衬                                          1套

③、炉罩（包括内壁耐火材料）                          1套

④、烟囱

⑤、炉口排烟系统（含排风机）                          1套

⑥、短网

水冷铜管                                         1套

水冷补偿器                                        1套

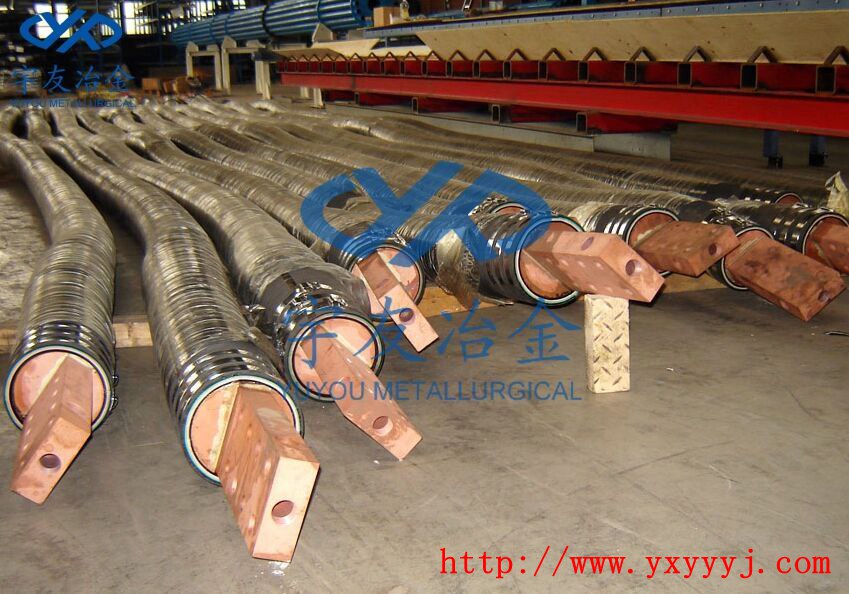

水冷电缆                                          1套

锻造铜瓦                                          1套

铜排等附件                                        1套

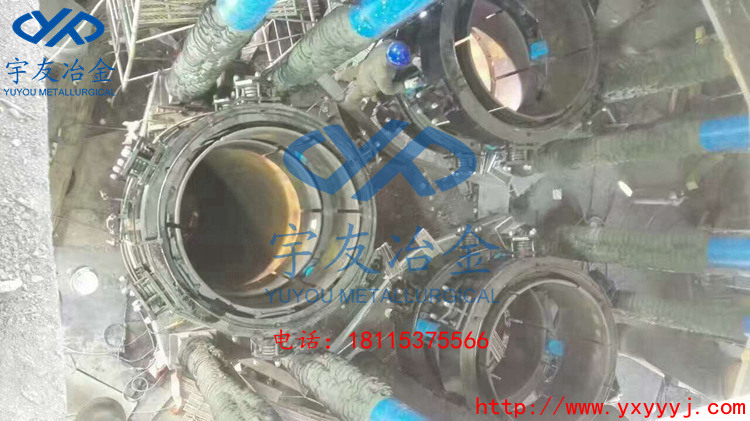

⑦、把持器

压力环                                             3个

保护套（1Cr18Ni9Ti）                               3套

把持筒（部分1Cr18Ni9Ti）                           3套

导向装置                                           1套

辅助材料                                           3套

绝缘材料                                           3套

⑧、液压块式抱闸

⑨、液压系统（油缸、油箱、阀体等）

⑩、冷却水系统（主车间内）

⑾、钢平台

⑿、电极糊平台

⒀、密封装置

3、辅助设备

①、出铁系统

烧穿器                                         2套

硅水包车                                       2台

硅水包                                         4个

锭模                                          5块

出铁口挡板                                     2套

龙门钩                                         1件

合金钩                                         1件

牵引车                                         2套

②、上料系统                                   1套

③、全液压捣炉机                                3台

④、加料系统                                    1套

⑥、电极提升机                                  1套

4、除尘系统

序号                             名称                     规格             数量

  1                       通风管道及支架                                   1套

  2                   冷却器系统、轴流风机                               1套

  3           除尘器主体系统、滤袋、骨架、气动系统                         1套

  4                       风机及电机                   220KW             1套

  5                        电控系统                                      1套

  6                   各种阀门及辅助设备                                   1套

    中小型矿热炉采用一台三相变压器，正三角短网，中相不跳相技术，减少阻抗消耗。

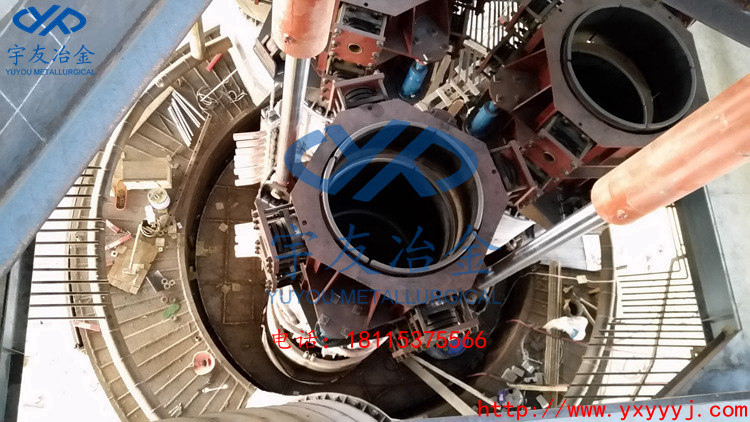

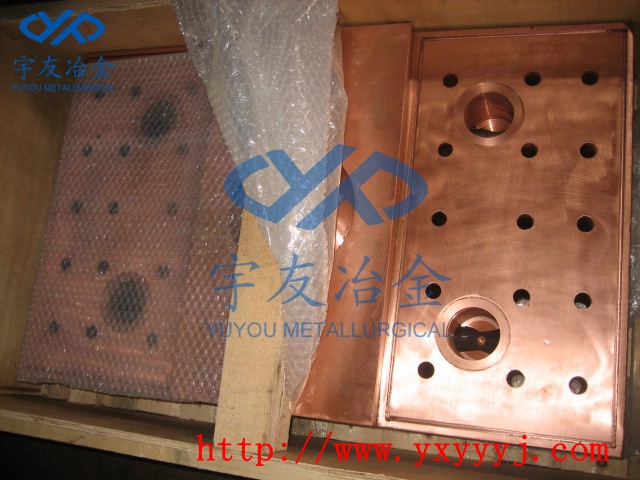

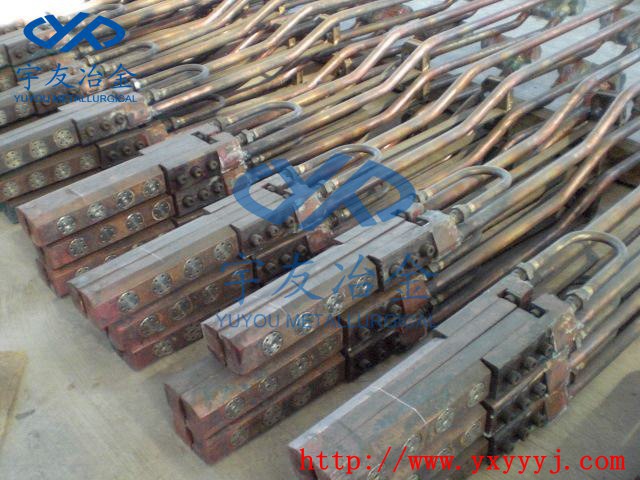

    把持器采用组合把持器（或压力环）技术、新型水冷电缆及锻造铜瓦，从而提高导电率，使设备更先进、作业率更高。

    大型密闭矿热炉采用组合式把持器，三台单相变压器。

    把持器动作采用液压和气动技术相结合，PLC自动控制技术，带点自动压放，使把持器电极装置更加安全可靠，大大提高了电极系统的作业率。

    水冷大套采用无磁不锈钢及其他相应降耗措施，大幅度降低电能损耗。

    使炉子的自然功率因素和设备的作业率均高于国内同等矿热炉水平。

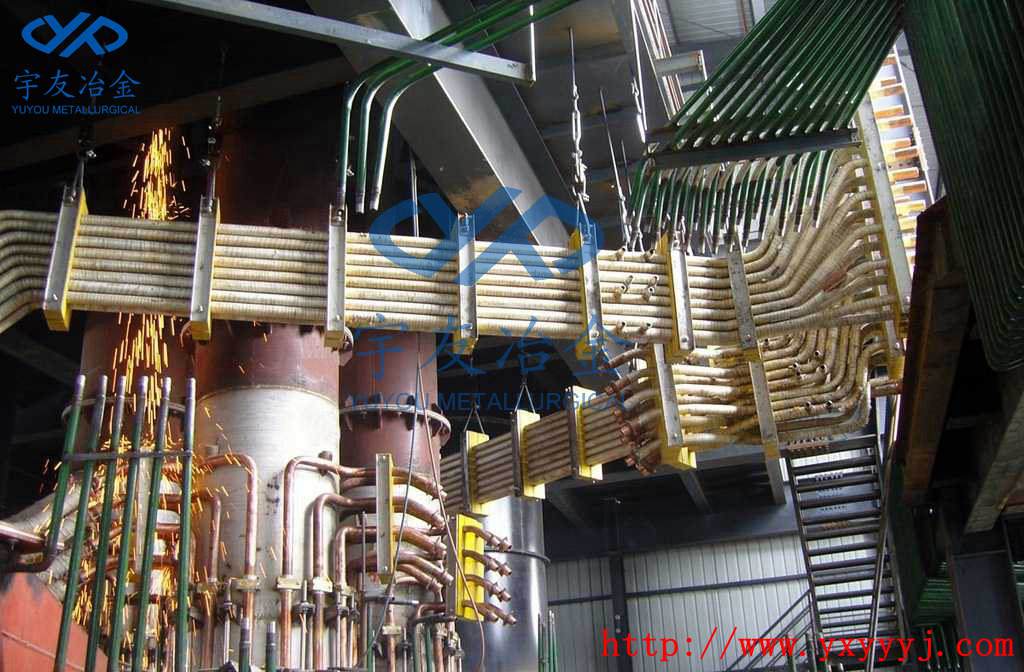

    短网是指变压器二次出线端到电炉电极的载流体总称，包括铜排或铜管、软连接、水冷电缆、锻造铜瓦及电极。
