组合式把持器介绍

   组合式把持器电极技术由挪威埃肯公司开发，上个世纪九十年代我国首先在电石炉上引进该项技术。

1、组合式把持器的特点

   组合式把持器电极技术的优点日益显现出来，近年来在大中型矿热炉新建、扩建中逐渐被采用，与传统的锥环、铜瓦电极相比主要有以下特点：

    1）导电的接触元件与电极壳筋板接触压力恒定，工作时不刺火打弧。

    2）接触元件与电极的升降和压放有机组合，装置结构紧凑、故障率低，实现带电压放电极。

    3）运行过程中电极壳不变形，电极培烧均匀，减少了电极的断损事故。

    4）馈电铜管与各部件之间采用银焊焊接，各接点连接牢固，整体导电性能良好。

    5）接触元件由通水的底部环和不锈钢护屏保护，避开高温粉尘危害，使用寿命长，而且磨损的接触元件经过修复后可重复使用多次。

    6）电极升降与压放运行平稳，工作时安全可靠，可提高电极的自控水平。

    7）电极与炉盖之间容易密封，便于实现矿热炉的密闭操作。

    8）电极壳结构复杂，需要配备专用的电机壳制作设备，电极壳制作安装要求较高。

    组合把持器电极技术，电极的故障率降低，提高了矿热炉的开动率，具有环保、节能、降耗的多重功效，有利于提高矿热炉生产的整体技术水平。但是相对传统形式矿热炉它的一次性投资较高，需要配备专用的电极壳制作设备。

2、组合把持器装置组成及说明

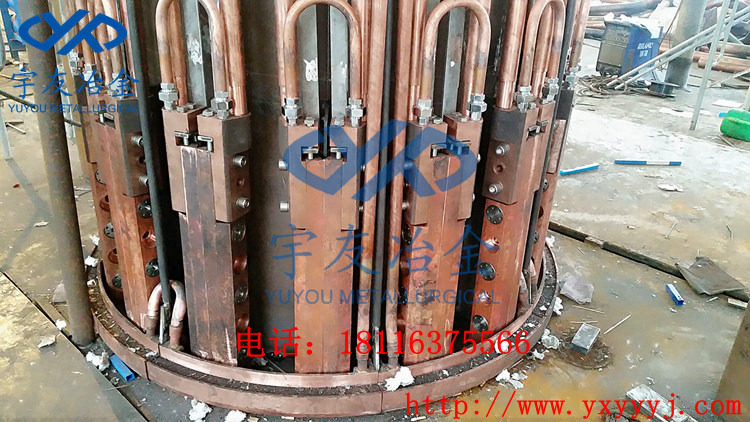

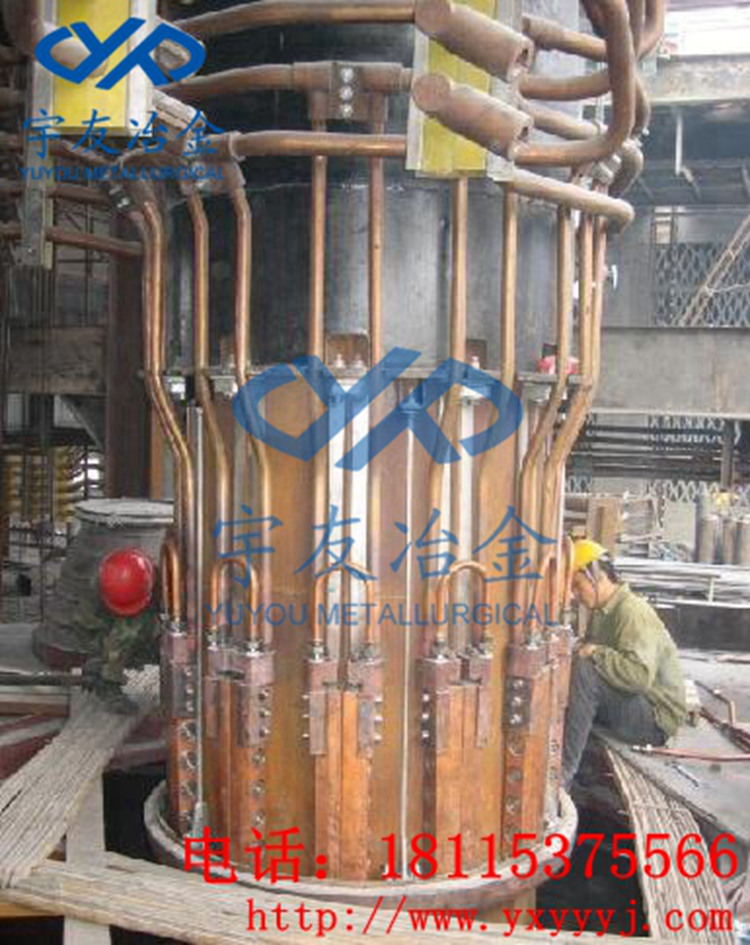

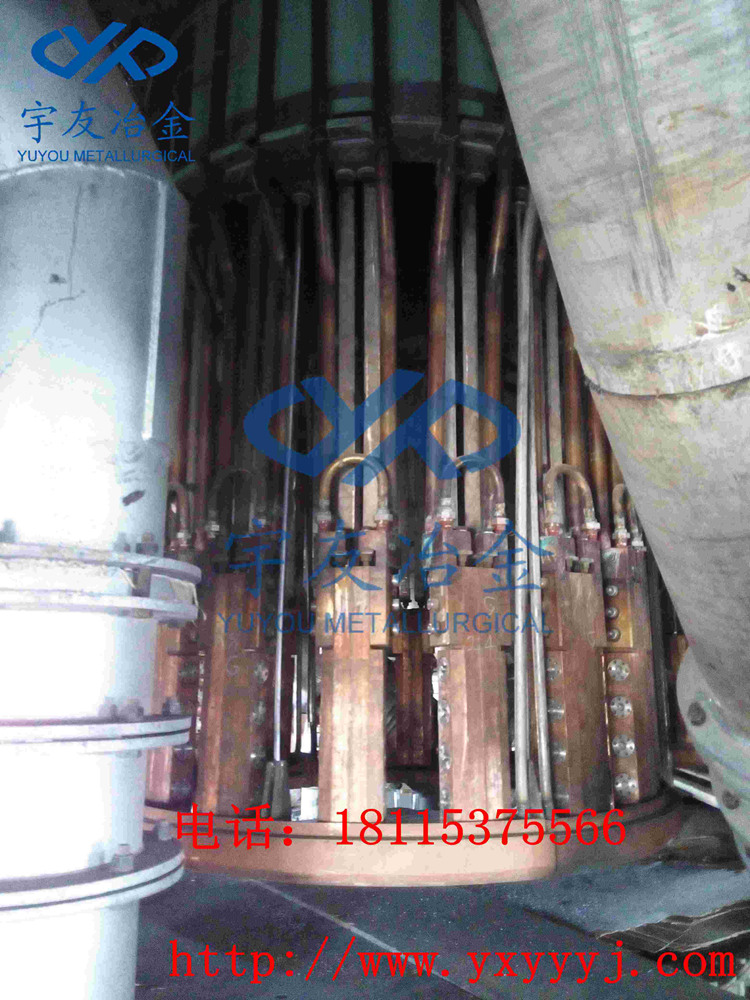

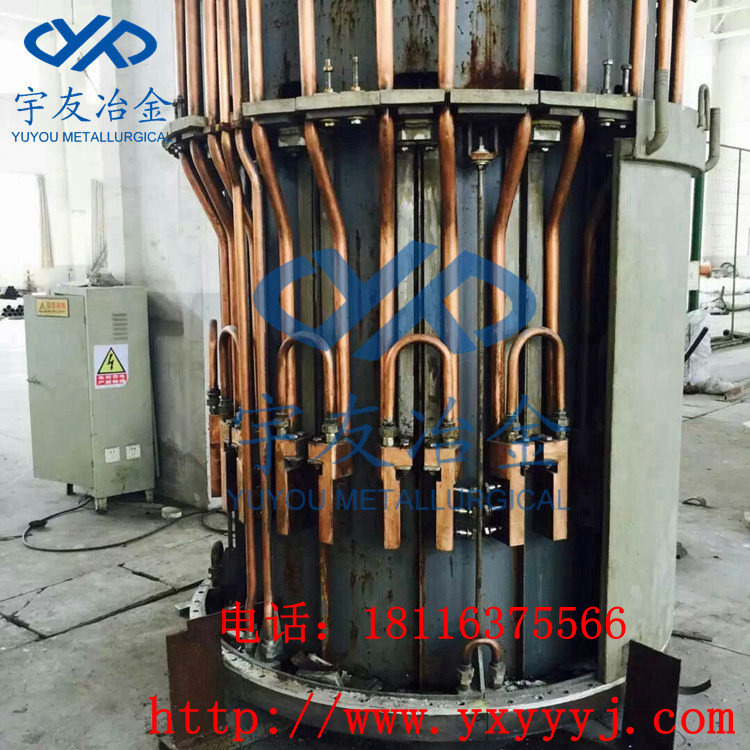

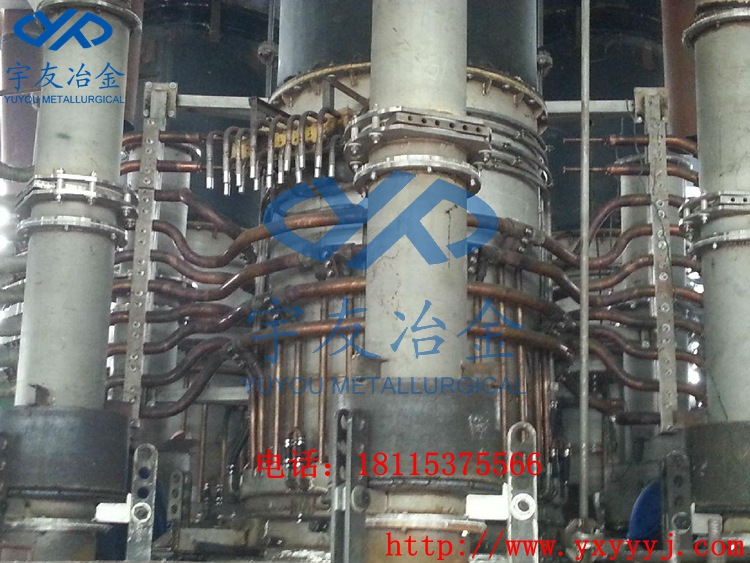

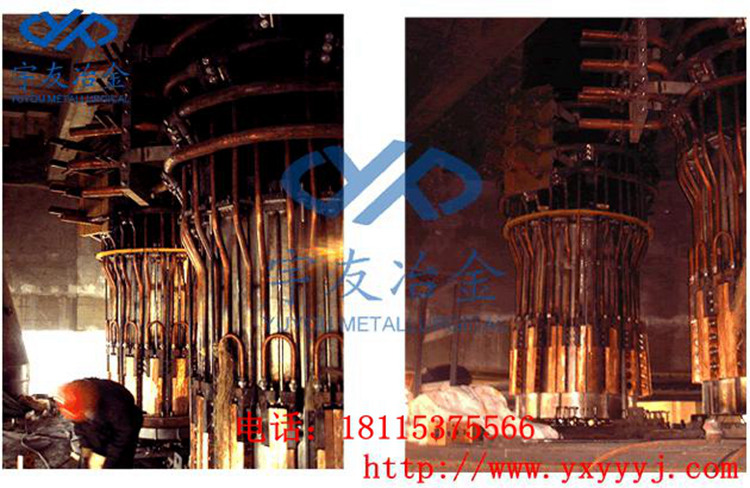

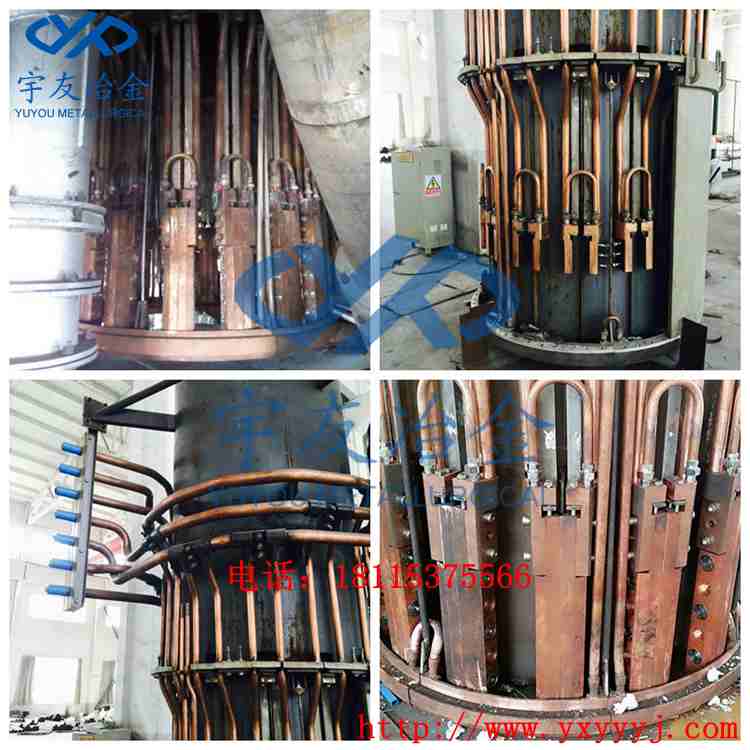

   组合把持器电极主要由上下电极外套、电极壳、接触元件、底部环、保护屏、馈电管、电极冷热风装置、电极水路、电极压放装置、事故夹钳、升降立缸等部件组成。

   上部电极外套端面组装电极压放装置以及事故夹钳，侧面装配电极冷、热风装置。

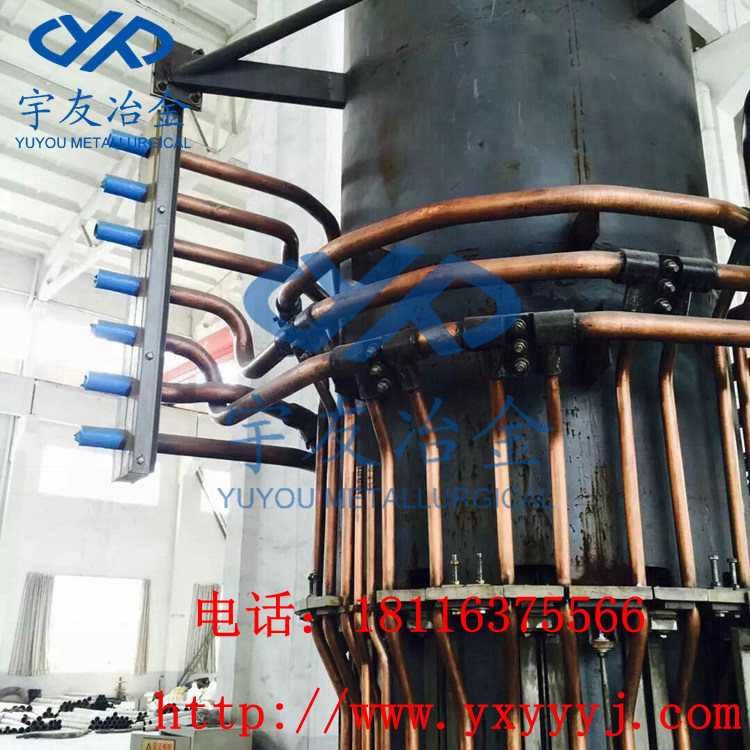

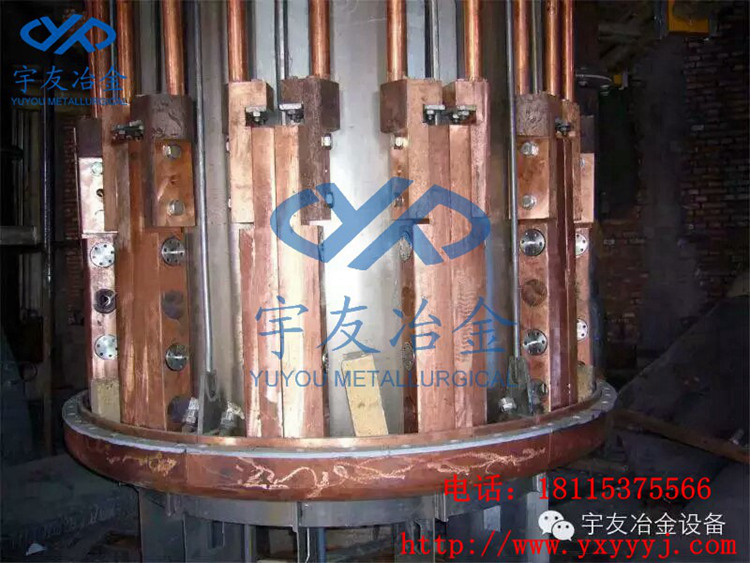

   下部电极外套固定电极水路、馈电管，下端吊挂接触元件、底部环以及不锈钢护屏等装置。

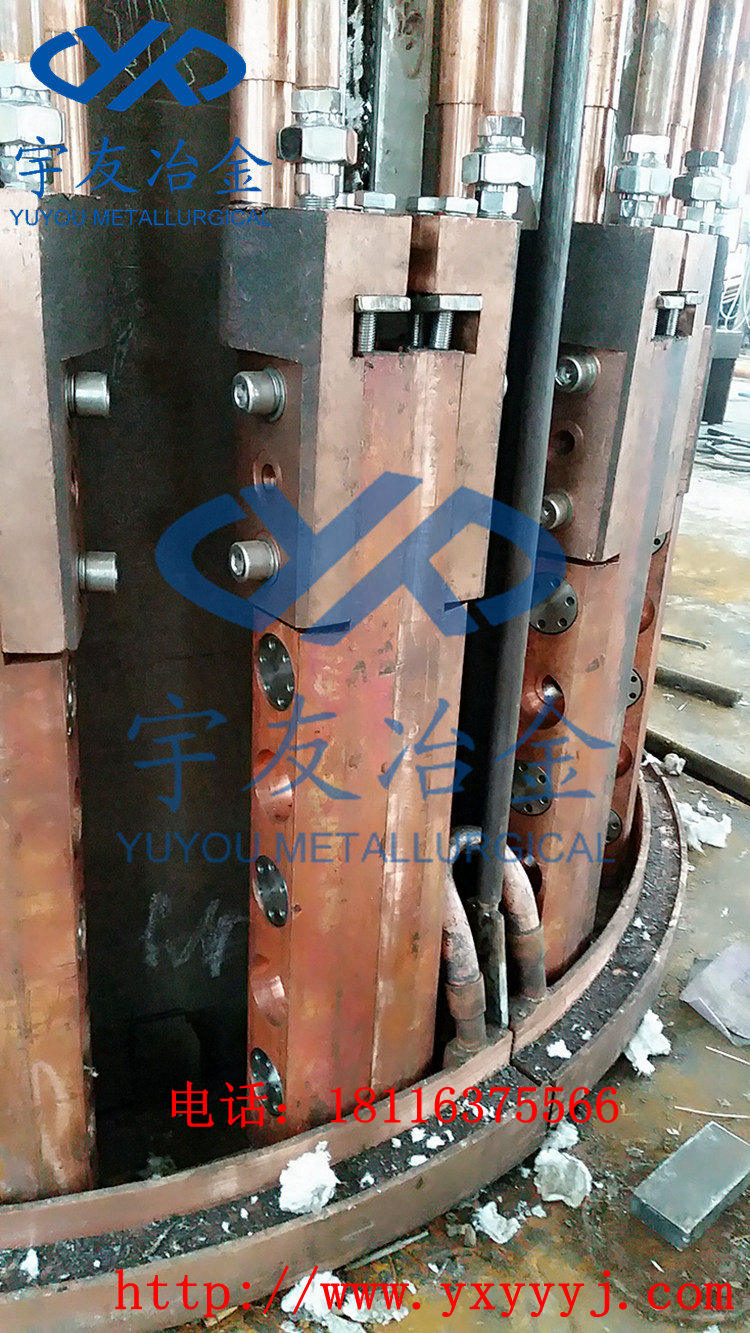

   电流由变压器二次出线端经过短网、馈电管、接触元件、电极输送到电石炉内。接触元件靠碟形弹簧张力与电极壳筋板接触，传导电流。

   电极水路用于冷却底部环和不锈钢护屏。接触元件与短网共用一路冷却水，冷却水由变压器连接套进入，经过短网、馈电管进入接触元件，再由接触元件经过馈电管、短网、变压器连接套流出。

   电极的升降及压放由液压装置的运行来完成。电极升降靠两侧立缸的动作实现，给油时电极升起，泄油时电极下降。

   电极压放由加紧压放油缸控制，正常时电极由加紧油缸上的碟簧张力作用于卡钳来夹持电极，需要压放电极时，夹紧油缸给油卡钳松开电极筋板，接着压放油缸升起，然后夹紧油缸泄油卡钳又夹紧电极。
